Seit der Einführung unseres ersten BACS Calculators im Jahr 2021 ist unser Produktportfolio zunehmend umfangreicher und komplexer geworden. Um den Einkaufsprozess für unsere Partner zu vereinfachen und gleichzeitig unsere Reaktionszeit bei Angebotserstellungen zu verkürzen, möchten wir Ihnen so viel Unterstützung wie möglich bieten.

Unser Ziel ist es, unseren Angebotsprozess so transparent und unkompliziert wie möglich zu gestalten, damit Sie sich schnell einen Überblick über die für Ihr Projekt benötigten Produkte verschaffen können.

Wir haben Feedback von mehreren Kunden gesammelt, die den Konfigurator bereits genutzt haben, und ihn auf Grundlage dieser Rückmeldungen weiterentwickelt. Da wir unseren Service und Ihre Nutzererfahrung kontinuierlich verbessern möchten, freuen wir uns jederzeit über Ihr Feedback oder Funktionswünsche für den Konfigurator, die Sie bei der Angebotserstellung unterstützen würden. Kontaktieren Sie uns hierzu gerne unter sales@generex.de.

Wir freuen uns darauf, den Konfigurator gemeinsam mit Ihnen weiterzuentwickeln und an Ihre Anforderungen anzupassen!

Um den Konfigurator in vollem Umfang nutzen zu können, ist es hilfreich, zunächst zu verstehen, was er ist und wie er funktioniert. Im Folgenden finden Sie eine Beschreibung der Funktionen und Möglichkeiten des Konfigurators sowie eine Erklärung dazu, welche Auswirkungen die jeweiligen Auswahlmöglichkeiten haben.

Individuelle Preisgestaltung

Wenn Sie Reseller oder OEM-Partner mit einer individuellen Preisliste sind, können Sie über Ihr OEM-Konto auf Ihre persönlichen Preise zugreifen.

Um sich anzumelden, klicken Sie oben rechts auf der GENEREX Website auf das Konto-Symbol, wählen Sie Ihre OEM-Nummer bzw. Ihr Konto aus und geben Sie anschließend Ihr Passwort ein.

Wenn Sie angemeldet sind und alle Preise als 0 € / 0 $ angezeigt werden, verwendet Ihr Konto höchstwahrscheinlich eine spezielle Preisstruktur, die noch nicht im Konfigurator hinterlegt wurde. Wenn Sie Ihre individuellen Preise im Konfigurator verwenden möchten, kontaktieren Sie uns bitte unter sales@generex.de. Wir werden Ihre Preisliste entsprechend hinzufügen.

Sollten Sie Abweichungen zwischen den im Konfigurator angezeigten Preisen und den Preisen in einem offiziellen Angebot oder einer von GENEREX bereitgestellten PDF feststellen, kontaktieren Sie uns bitte. Wir prüfen die entsprechenden Preisinformationen und aktualisieren diese so schnell wie möglich.

Sprache und Währung

Um die Sprache zu ändern, verwenden Sie die Sprachauswahl in der oberen Navigationsleiste und wechseln Sie zwischen Englisch und Deutsch.

Bei der Auswahl der Währung wählen Sie bitte die Option, die Ihrer Region entspricht. GENEREX verwendet grundsätzlich EUR für Europa und USD für Nordamerika. Bitte beachten Sie, dass sich die Preise je nach Währung unterscheiden können, da regionale Unterschiede bei Herstellung, Vertrieb und Preisgestaltung berücksichtigt werden.

Kunden in den Vereinigten Staaten, Kanada oder Mexiko sollten USD auswählen. Kunden außerhalb Nordamerikas sollten EUR auswählen.

Start

Mehrere Systeme

Wie viele BACS-Systeme möchten Sie konfigurieren?

Diese Variable wendet einen einfachen Multiplikator auf die Konfiguration an und fügt die entsprechenden Mengen zur Stückliste (BOM) hinzu. Eventuell geltende mengenabhängige Preise werden dabei automatisch berücksichtigt.

Ein System wird durch einen einzelnen BACS Webmanager definiert. Daher benötigt jede USV bzw. jedes Ladegerät einen eigenen dedizierten Webmanager.

Mehrere Systeme können nur dann gleichzeitig konfiguriert werden, wenn alle Systeme identisch sind. Wenn sich die Systeme in irgendeinem Aspekt ihrer Konfiguration unterscheiden, muss jedes System separat konfiguriert werden.

Alternativ können Sie eine Basiskonfiguration erstellen und diese zusammen mit den gewünschten Anpassungen an sales@generex.de senden. Wir unterstützen Sie anschließend bei der Vervollständigung der Konfiguration.

Battery Cabinet

Befindet sich die BACS-Installation in einem Batterieschrank?

Batterieschränke sind geschlossene Batteriesysteme, bei denen die Batterien in einem eigenen Schrank untergebracht sind. Sie kommen vor allem auf dem US-Markt zum Einsatz und sind nicht mit CC Cabinets zu verwechseln.

Batterien

Nennspannung

Die Nennspannung der Batterie bestimmt, welcher Modultyp für die Batterieüberwachung und das Batteriemanagement benötigt wird.

2V – 4V = C44

6V = C30

12V - 16V = C24

Anzahl der Batterien

Geben Sie die Gesamtanzahl der Batterien ein:

Diese Angabe bestimmt die Gesamtgröße Ihres Systems und dient als Grundlage für die Berechnung der benötigten BACS-Module, Kabel, Faston-Anschlüsse, Splitter und Rack-Abmessungen.

Ein System wird durch einen einzelnen BACS Webmanager definiert.

Geben Sie die Gesamtanzahl aller Batterien ein, die vom BACS Webmanager überwacht werden sollen. Berücksichtigen Sie dabei alle Batterien aus sämtlichen Strings des Systems.

Batterie Information

Geben Sie den Herstellernamen der Batterien ein:

Geben Sie den Namen des Batteriemodells ein:

Geben Sie einen Link zur Batteriespezifikation ein:

Diese Angaben sind zwar optional, wir empfehlen jedoch dringend, die abgefragten Informationen vollständig anzugeben. Für die Erstellung eines verbindlichen Angebots werden diese Daten benötigt, damit wir prüfen können, ob die gewählte Konfiguration vollständig, technisch kompatibel und für das vorgesehene System geeignet ist.

Kabel

Mengen in Faston-Paketen

Bei Rack-Installationen sind Faston-Adapter ausschließlich in Verpackungseinheiten mit 100 oder 500 Stück erhältlich. Bei Schrankinstallationen können die verfügbaren Verpackungsgrößen abweichen.

Länge des Messkabels

Welche Länge muss das Messkabel haben, um das Modul mit dem Batteriepol zu verbinden?

Diese Angabe bestimmt die benötigte Länge des Messkabels, um das BACS-Modul mit beiden Batteriepolen zu verbinden und dabei eine saubere und ordnungsgemäße Kabelführung zu gewährleisten.

Geben Sie die geschätzte Kabellänge an, die benötigt wird, um das Modul entlang des vorgesehenen Kabelwegs mit beiden Batteriepolen zu verbinden.

Installations Dimensionen

Die Schritte im Bereich Installation nutzen die Abmessungen und den Aufbau des ausgewählten Racks oder Batterieschranks, um die passenden Längen der BACS-Buskabel für die Stückliste (BOM) zu bestimmen.

Aus der Anzahl der Ebenen und Reihen sowie der Gesamtanzahl der Batterien wird die ungefähre Anzahl der Batterien pro Reihe berechnet. Die Berechnung erfolgt wie folgt:

Aufgrund der Art dieser Berechnung kann nicht jede mögliche Systemanordnung vollständig exakt abgebildet werden. Bei Konfigurationen mit mehreren Reihen oder einer ungleichmäßigen Verteilung der Batterien kann es daher vorkommen, dass in der Stückliste (BOM) eine geringe Anzahl zusätzlicher Buskabel enthalten ist.

Dies hat in der Regel nur geringe Auswirkungen, da der Konfigurator bei jeder Konfiguration bewusst fünf zusätzliche 40-cm-Buskabel einplant. Diese dienen als Reserve und können bei Beschädigung, Verlust oder anderen unvorhergesehenen Anforderungen während der Installation verwendet werden.

Webmanager

Cabinet HMI und Modbus

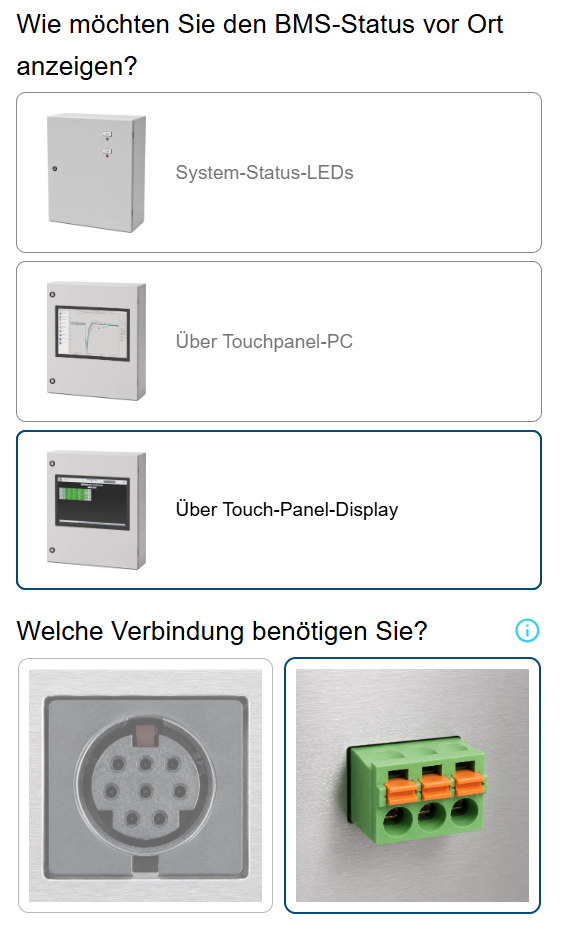

Das HMI Touch Display kommuniziert über eine Modbus-RS485-Verbindung mit dem Webmanager. Wird das HMI Display ausgewählt, konfiguriert der Konfigurator den Webmanager daher automatisch mit der erforderlichen Modbus-Schnittstelle.

Bitte beachten Sie, dass diese Modbus-Schnittstelle ausschließlich für die Kommunikation mit dem HMI Display vorgesehen ist. Da der entsprechende Anschluss durch das Display belegt ist, steht er nicht für den Anschluss eines zusätzlichen externen Modbus-Geräts zur Verfügung.

Mehrere Systeme in einem Schaltschrank

Wenn Sie im Schritt Start mehrere Systeme ausgewählt und sich für eine Installation des Webmanagers im Schaltschrank entschieden haben, fragt der Konfigurator, ob die Systeme gemeinsam in einem einzigen CC-Schrank oder in separaten CC1-Schränken installiert werden sollen.

Eine Konfiguration mit 8 Systemen kann beispielsweise entweder mit 1 × CC8-Schrank oder mit 8 × CC1-Schränken umgesetzt werden.

Zubehör

Strom Sensoren

Wie viele Sensoren benötigen Sie?

Die Stromsensoren können entweder zur Überwachung des Stroms einzelner Batteriestränge oder zur Messung des Gesamtstroms des gesamten Systems verwendet werden. Um die Batteriekapazität berechnen und anzeigen zu können, ist ein Stromsensor pro Strang erforderlich.

Bei einem System mit 4 Batteriesträngen wählen Sie beispielsweise 1 Stromsensor, wenn lediglich eine Entladung erkannt werden soll. Soll zusätzlich die Batteriekapazität überwacht und angezeigt werden, wählen Sie 4 Stromsensoren – jeweils einen pro Strang.

Abschluss / Exportoptionen

Projektname

Der Projektname wird in der PDF angezeigt, damit Sie die Konfiguration später eindeutig zuordnen und leichter organisieren können.

Konfigurationsdetails

Möchten Sie Ihre Konfigurationsdetails in den Export einbeziehen?

Wählen Sie diese Option, wenn die Konfigurationsdetails in die PDF aufgenommen werden sollen. Diese Angaben geben einen Überblick über die gewählten Systemeinstellungen und machen nachvollziehbar, wie die Konfiguration erstellt wurde. Dadurch lassen sich Missverständnisse oder Fehlinterpretationen vermeiden.

Kundenname / Adresse

Wenn Sie unter den erweiterten Export Wiederverkäufer auswählen, können Sie den Namen und die Adresse Ihres Kunden eingeben. Diese Angaben werden anschließend in der erzeugten PDF angezeigt.

Dadurch lässt sich der Angebotsprozess vereinfachen, da Sie direkt eine kundenfertige PDF erstellen können, die ohne weitere Anpassungen an Ihren Kunden weitergeleitet werden kann.

Gewinnmarge

Diese Variable verteilt einen verdeckten Aufschlag gleichmäßig auf alle Produkte der Konfiguration. So können Sie Ihre gewünschte Gewinnmarge einrechnen und die entsprechenden Wiederverkaufspreise automatisch berechnen lassen, ohne dass der Aufschlag separat ausgewiesen wird.

Logo

Diese Option ersetzt das GENEREX-Logo in der PDF durch Ihr eigenes Firmenlogo. So können Sie das Dokument individuell an Ihr Unternehmen anpassen, bevor Sie es an Ihren Kunden weiterleiten.

Konfiguration

Nach Abschluss der Konfiguration, der Eingabe Ihrer Kontaktdaten und der Zustimmung zur Datenschutzerklärung erstellt der Konfigurator die von Ihnen ausgewählte PDF- oder Excel-Datei und lädt sie herunter.

Nach Abschluss des Vorgangs stellt der Konfigurator außerdem einen eindeutigen Link zur jeweiligen Konfiguration bereit. Dieser Link führt zur Plattform unseres externen Konfigurator-Anbieters und ermöglicht es Ihnen, die gespeicherte Konfiguration jederzeit erneut zu öffnen.

Tipp: Speichern Sie die Konfigurationslinks für Systeme, die Sie regelmäßig verwenden. Wenn Sie eine gespeicherte Konfiguration erneut öffnen, können Sie einzelne Parameter nach Bedarf anpassen und anschließend eine aktualisierte PDF- oder Excel-Datei erstellen, ohne die gesamte Konfiguration von Grund auf neu anlegen zu müssen.
