SMARTBATTERY Upgrade: iBACS / iBACS PRO - Battery Management System

Die SMARTBATTERY ist einzigartig auf dem Markt: Sie bietet ein integriertes Batterieüberwachungssystem, das bei Bedarf innerhalb kürzester Zeit nahtlos auf das Batteriemanagementsystem BACS aufgerüstet werden kann - Die Aufrüstung vom Offline-Monitoring einer SMARTBATTERY zu einem vollwertigen Batteriemanagementsystem ist einfach: Setzen Sie das iBACS oder iBACS Pro Modul in den dafür vorgesehenen Steckplatz direkt an der SMARTBATTERY und schließen Sie die Datenkabel an.

Sobald iBACS / iBACS pro initialisiert wurde, kommuniziert das Steuermodul direkt mit der SMARTBATTERY und bietet auf diesen Weg zusätzlich zum Offlinemonitoring via NFC zahlreiche Optionen, die Batteriedaten in Echtzeit auszuwerten. Mit der Einführung von iBACS und iBACS PRO stell GENEREX die 4. Generation des weltweit erfolgreichsten Batteriemanagementsystem „BACS“ vor! Nach der Initialisierung verbessert BACS die Betriebsbedingungen und optimiert auf diese Weise Leistung aller betreuten Batterien:

Durch die von GENEREX eingeführte und geschützte "Equalizing" - Technologie steigert iBACS PRO nicht nur die Kapazität der SMARTBATTERY um bis zu 20 %, sondern verlängert gleichzeitig die allgemeine Lebensdauer um 50%. iBACS / iBACS PRO bietet zudem einen vollwertigen Netzwerkuplink. Sie können alle verfügbaren Messdaten sowohl über die NFC-Funkschnittstelle als auch über LAN die von einem BACS WEBMANAGER bereitgestellten Messdaten auslesen.

Open Source Interface für Drittanbieter

Der SMARTLOGGER verwendet ein offenes Interface und erlaubt Lizenzpartnern, ihre eigenen Systemkarten direkt zu verwenden: Sollten Sie Ihr eigenes Monitoring-System direkt aufschalten wollen, sprechen Sie uns an. Als offizieller Lizenzpartner erhalten Sie vollen Zugang zu den technischen Spezifikationen der SMARTLOGGER Technologie-

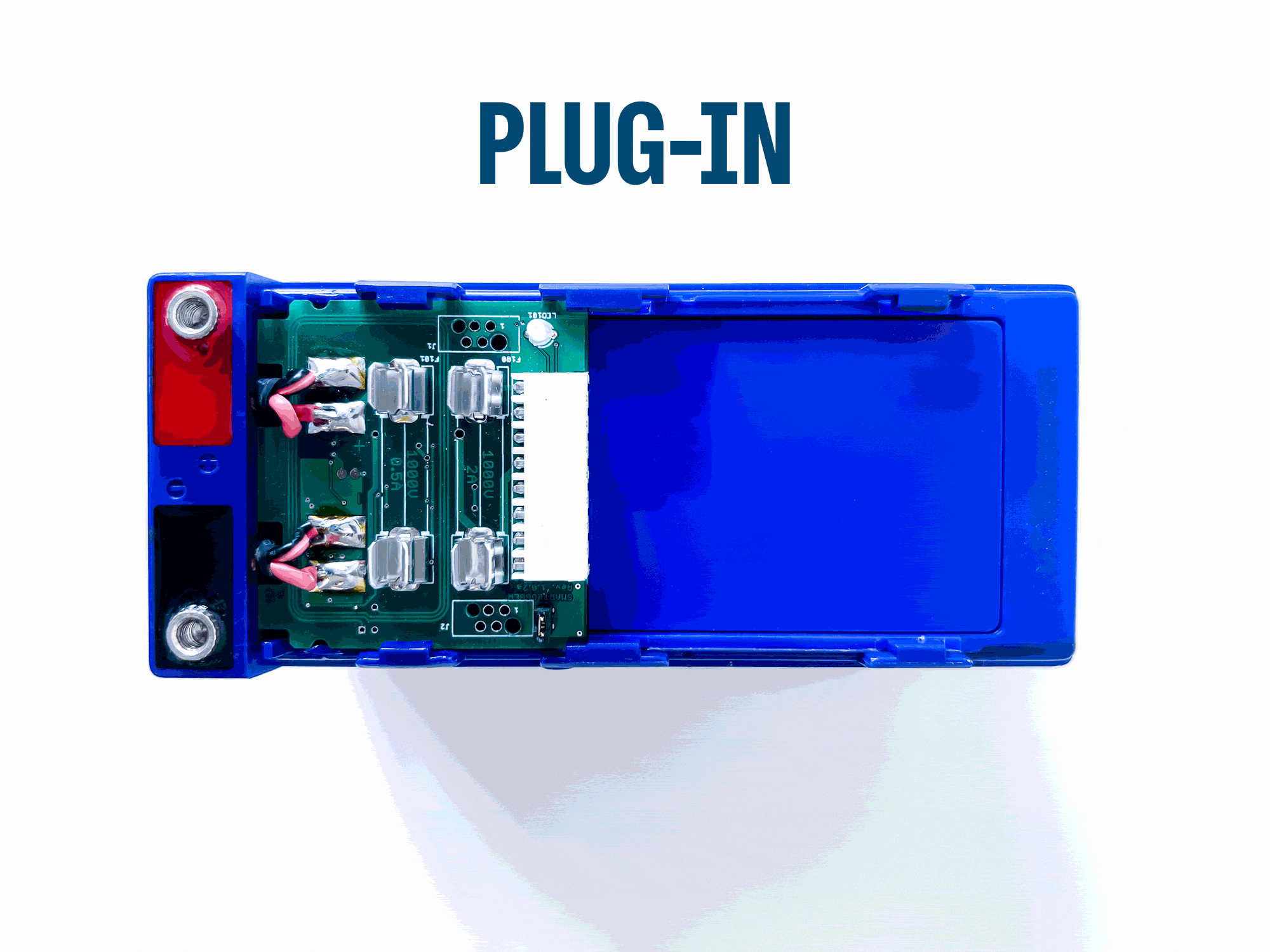

Picture: Expandable by design: Lift the cover and insert the iBACS module.

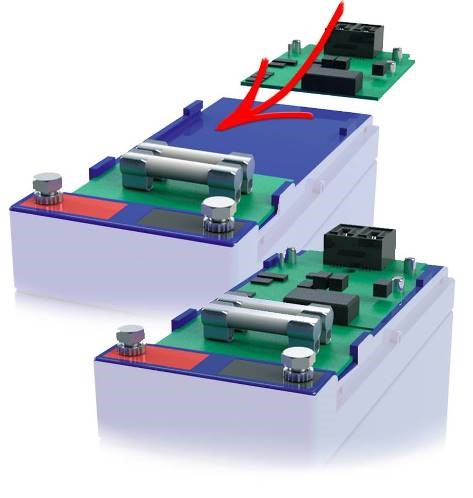

Picture: Erweiterbarkeit per Design: Einfach die Schutzklappe entfernen und das Modul einsetzen...

iBACS Feature List

Temperaturermittlung

Wie bei jeder Batterie ist auch die SMARTBATTERY von den Umgebungsbedingungen abhängig. Temperaturen sind daher ein guter Indikator, ob eine Batterie sich innerhalb der spezifizierten Betriebsbedingungen befindet.

iBACS und iBACS PRO messen die Temperatur jeder einzelnen Batterie. Sollten sich die Temperatur bedenklichen Werten nähern oder voreingestellte Spezifikationen verlassen, wird ein entsprechendes Alarmverhalten ausgelöst.

SOH, Spannung und Kapazität

Nach der Installation misst iBACS in Echtzeit Spannungs- und Kapazitätswerte und ermöglicht dadurch, bereits zur Laufzeit schwache Batterien zu erkennen und rechtzeitig auszutauschen.

Hohe Datenrate dank moderner Token Ring Technologie

BACS verwendete schon immer eins der schnellsten Systeme und stabilsten Datenbuskonzepte am Markt - Im Vergleich zu Wettbewerbern liefert BACS die höchsten Datentransferraten.

Mit iBACS / iBACS PRO erreichen Messintervallen von <0,25 Sekunden für jede Batterie und wird damit zum schnellsten System, dass auf dem Markt erhältlich ist.

Galvanische Trennung gegen Störeinstrahlung von Außen

Komponenten einer USV-Anlage unterliegen einer natürlichen Alterung, was sich im elektrischen Rauschen und Störimpulsen bemerkbar macht. Dies kann Batterien beschädigen und die Messungen von Batterieüberwachungssystemen stören.

Durch die galvanische Trennung jedes BACS-Moduls sowohl zur Hochspannungsseite als auch zwischen den Modulen (BACS verwendet Token Ring als Bustopologie) werden diese Störimpulse und Interferenzen effizient gefiltert.

iBACS und iBACS pro sind aus diesem Grund wesentlich unempfindlicher gegen Störeinwirkungen als vergleichbare Systeme auf dem Markt.

iBACS PRO - Das modernste Batteriemanagement auf dem Markt

Entfesseln Sie mit iBACS PRO das volle Potenzial einer SMARTBATTERY

  • Click and playSetzen Sie einfach das Modul während einer Standardwartung ein und verbinden Sie die BACS Bus Kabel nach der Initialisierung übernimmt der BACS Webmanager und schützt Ihr System nachhaltig.
  • Kein überflüssiges KabelwirrwarrAlle Messkabel sind bereits in der SMARTBATTERY enthalten, was den Installationsaufwand minimiert.
  • Fail Save Installation und redundantes MessverhaltenDie Anschlüsse sind bei iBACS PRO kodiert, wodurch die Installationsarbeiten schnell und intuitiv durchgeführt werden können. Da die internen Logging-Funktionen auch bei der Verwendung von iBACS und iBACS Pro im Hintergrund weiterlaufen, können Batteriedaten jederzeit parallel zum BACS WEBMANAGER mit einem marktüblichen NFC-Gerät ausgelesen werden.

GENEREX präsentiert mit iBACS PRO das schnellste und zuverlässigste BACS aller Zeiten

Vorgestellt: das BACS der 4. Generation als Plug-In - System

Ab 2021 ist das leistungsstärkste Batteriemanagementsystem der Welt das neue "iBACS PRO" - die 4. Generation von BACS wird als Plug-In-Version für die SMARTBATTERY geliefert. Neben der Ermittlung von Temperatur und Ladespannung bietet iBACS PRO weitere Funktionen - neben einer neuen hochpräzisen Technologie zur Messung des Innenwiderstands bietet iBACS die Messung von Störungen des Ladestroms (Wechselstromwelligkeit) sowie eine Messung der Batteriekapazität!

Kernfunktion

iBACS PRO misst die Spannungen jeder Batterie / Zelle extrem schnell und regelt die jeweils anliegende Spannung mit einer Genauigkeit von 0,01 Volt auf die vom Batterieladegerät angegebene Zielspannung.

Dieses Verfahren, das als "Equalizing" oder "Balancing" bezeichnet wird, ist das Herzstück jedes GENEREX Batterie Management-Produkts.

“State of Health “(SOH) und Equalizing / Balancing

iBACS / iBACS PRO bestimmen den "Zustand" der Batterie basierend auf dem Strom, der für das Equalizing / Balancing benötigt wird. Je mehr Energie aufgewendet werden muss, um die Batterie oder Zelle auf die Zielspannung zu bringen und dort zu halten, desto besser ist der Zustand der Batterie.

Equalizing / Balancing zeigt ein Balkendiagramm, das die Leistung anzeigt. Diese Anzeige zeigt den Zustand der gemessenen Batterie / Zelle an. iBACS PRO zeigt auch den internen Batteriewiderstand an, der auch den Zustand der Batterie im Laufe der Zeit bestimmt.

 “State of Charge” (SOC) und Kapazitätsmessungen

iBACS PRO ist das erste System, das die Kapazität jeder Batterie / Zelle messen kann.

Diese Kapazitätsmessung ist auch ein weiterer Indikator für den Zustand der Batterie, gibt dem Benutzer jedoch auch direkte Informationen darüber, wie lange die Batterie im Falle einer Entladung Energie liefern kann. IEEE gibt an, dass eine Batterie ersetzt werden sollte, sobald die Kapazität die 80% unterschritten wird.

Diese neue Funktion ist von besonderem Interesse für Integratoren oder USV-Hersteller, die diese Metrik immer übersehen haben, um sicherzustellen, dass kritische Anwendungen unterstützt werden.

AC Ripple Messungen

AC Ripple sind ein Indikator für den allgemeinen Systemzustand von Gleichrichter- und Ladesystemen - steigt dieser Wert an, ist en Zeichen, dass die Anlage gewartet werden sollte, um eine Beschädigung oder Verkürzung der Lebensdauer von der Batterien aufgrund der Ripple zu vermeiden.

iBACS kann die Menge des AC-Inhalts auf dem DC-Bus messen und anzeigen und so den Anwender auf potenzielle Defekte direkt hinweisen.

Die Kapazitätsmessung der SMARTBATTERY ist besonders für Hersteller von USV-Lösungen interessant

Die von den USV-Lösungen bereitgestellten Daten zur Batteriekapazität und Autonomie sind grobe Richtlinien.

Der aktuelle Zustand der Batterie ist immer noch nicht verfügbar - der immer wieder kritische Punkt für USV-Benutzer. Dies führt dazu, dass die Batterien zu früh ausgetauscht werden, um Ausfälle zu vermeiden - oder zu spät. Mit unserer Technologie ist es jetzt möglich, die Kapazität des Akkus zu messen und zu überwachen:

Es müssen dann nur die schwächsten Batterien ausgetauscht werden, um das Niveau der spezifizierten Autonomiezeit aufrecht zu halten.

Durch die kontinuierliche Überwachung erhalten USV-Hersteller einen einzigartigen Einblick in den Zustand jeder einzelnen Batterie und können neben zuverlässigen Informationen über die Laufzeit ihrer Batterien eine erhöhte Betriebs- und Ausfallsicherheit garantieren.
